Как провести техобслуживание рентгеновского аппарата SG-Healthcare JUMONG F
Опубликовано: 2 октября 2026
Обновлено: 2 октября 2026
Мы подготовили практическую инструкцию по ремонту и техническому обслуживанию медицинского оборудования. В материале разбираем ремонт рентгеновского аппарата SG-Healthcare JUMONG F и показываем весь процесс: от первичного осмотра и поиска проблем до обслуживания основных узлов и итоговой проверки работы аппарата.
Важно: часть работ с рентгеновским оборудованием связана с высоким напряжением и излучением. Их должен выполнять квалифицированный специалист.
Шаг 1. Провести внешний осмотр оборудования

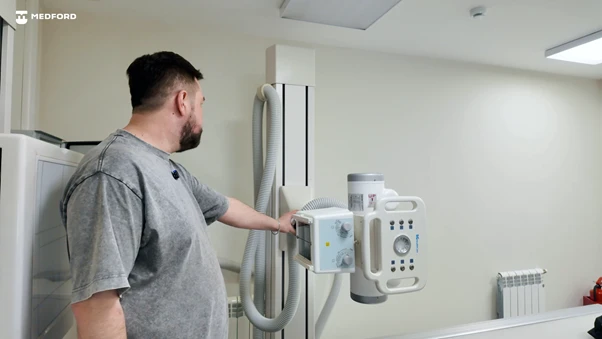

Техобслуживание начинается с проверки состояния аппарата и его подвижных узлов.
В первую очередь осматривают:
- кабели;
- защитные гофры;
- крепления;
- направляющие;
- подвижные соединения;
- механизмы позиционирования.

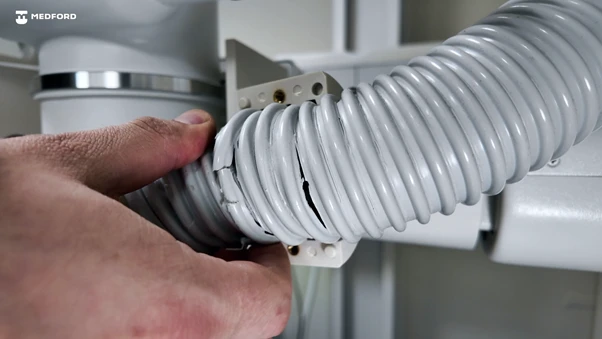

В нашем случае уже при первом осмотре было обнаружено повреждение защитного гофра, через который проходят высоковольтные кабели питания рентгеновской трубки. Кроме того, в нескольких соединениях стойки появился люфт.
Шаг 2. Проверить крепления и убрать люфты
После внешнего осмотра проверяют фиксирующие соединения.
В нашем случае один из трёх крепёжных болтов оказался заметно ослаблен. Соединение протянули, после чего люфт исчез.
Особенно важно контролировать крепления рядом с высоковольтными кабелями. По ним проходит напряжение около 110 кВ. Если кабель из-за люфта или повреждённой гофры начнёт перетираться, со временем возможен пробой изоляции и выход из строя генератора, инвертора или других компонентов. Повреждённую гофру в этом случае рекомендуется заменить.
Шаг 3. Проверить концевики колонны
После протяжки креплений переходят к проверке концевых выключателей.
В JUMONG колонна моторизированная: она перемещается вверх и вниз с помощью электродвигателя. Концевики ограничивают её ход и должны остановить механизм до достижения крайнего положения.
Если они отрегулированы неправильно, колонна может выйти за допустимый диапазон перемещения и получить механические повреждения. Поэтому работу ограничителей проверяют в обоих направлениях
Шаг 4. Проверить нижний направляющий
Далее осматривают нижний направляющий рельс.
Нужно проверить:
- наличие люфта;
- состояние ограничителей;
- загрязнения внутри направляющей;
- свободное перемещение колонны.
Даже при нормальной работе аппарата внутри постепенно накапливается мусор. Его удаляют, а ограничители проверяют с обеих сторон.
Шаг 5. Обслужить генератор

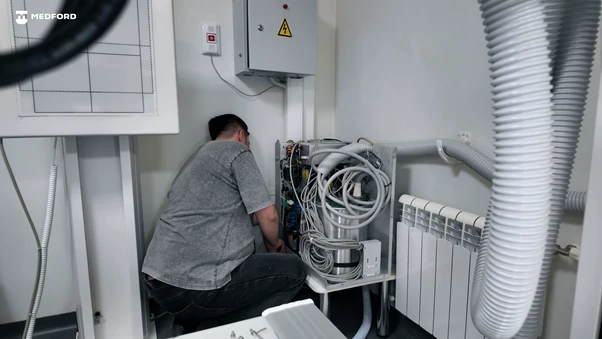

Следующий этап – генератор. Он формирует высокое напряжение, необходимое для работы рентгеновской трубки, поэтому его состояние напрямую влияет на работу аппарата.
В рамках обслуживания:
- Генератор вскрывают;
- Очищают от пыли и загрязнений;
- Проверяют высоковольтные соединения;
- Осматривают болтовые соединения и контакты на возможное ослабление.
На этом аппарате генератор очистили и дополнительно проверили соединительные контакты, продули от пыли.
Шаг 6. Проверить деку и детектор
После генератора переходят к деке детектора.
Её очищают от пыли и проверяют механику. Дека должна двигаться плавно, без посторонних шумов, а тормоз – надёжно фиксировать её в выбранном положении.
Шаг 7. Проверить стол

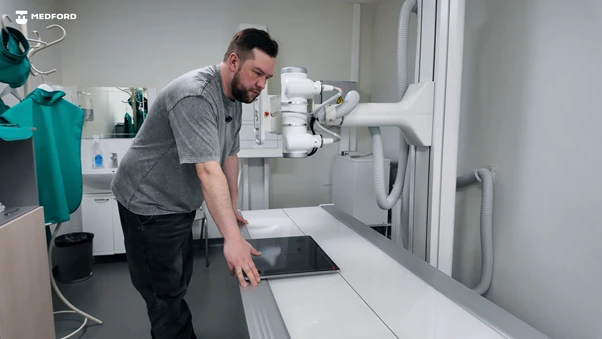

Стол также проверяют на свободное перемещение, посторонние шумы и работу тормоза.
В этой комплектации JUMONG стол перемещается вручную и оснащён электрическим тормозом. Во время проверки подшипники работали без постороннего шума, стол двигался свободно, а тормоз удерживал его в нужном положении. Также проверяют кассету-приёмник для беспроводного детектора.
Шаг 8. Проверить качество снимков и дозу
После завершения механической части и обслуживания основных узлов аппарат проверяют в рабочих режимах.
Финальный этап включает:
- контроль качества снимков;
- проверку работы на разных режимах;
- измерение дозы;
- при необходимости – калибровку излучения.
Результат
Во время обслуживания обнаружили:
- повреждённую защитную гофру;
- люфты в креплениях стойки;
- ослабленный фиксирующий болт;
- загрязнения в отдельных узлах.
Люфты устранили протяжкой креплений, направляющую, генератор и другие узлы очистили, концевики, деку, стол и тормоза проверили. Повреждённую гофру рекомендовали заменить.
Главный смысл такого обслуживания – превентивно исправить дефекты до того, как они приведут к повреждению высоковольтных кабелей и более дорогому ремонту.
